モデリングしたデータを2.5次元化する
MicroGDSでモデリングした3次元データを2次元の図面上で編集したいと思ったことはありませんか？
「フォト」+「フォトの図形化」機能を利用すると、簡単に2.5次元のデータ（見た目は透視図だが、実際には平面上に描いたパース）を作成できます。
3次元のマテリアル機能を使用せずに、2次元のコマンドで着色したり、3次元パースに寸法線を作図したい場合などに便利です。是非お試しください。
＜操作方法＞
- 3Dパースのウィンドウ定義を開きます。
- 「ファイル／ウィンドウ定義／新規」コマンドを実行し、ウィンドウ定義を作成します。
- 「ウィンドウ／左右に並べて表示」コマンドを実行します。

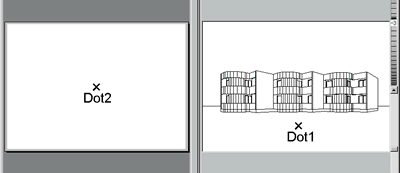

- 「作図／フォト」コマンドを実行し、3Dパースのウィンドウ定義内の任意の点をクリックします。
（Dot1）
- 新規作成したウィンドウ定義内をクリックします。（Dot2）
3Dパースのウィンドウ定義で表示していた範囲が、フォトプリミティブとして貼り付けられます。
- 「編集／プリミティブ選択」コマンドを実行し、5で貼り付けたフォトプリミティブをクリックして選択します。
- 「作図／フォトの図形化」コマンドを実行します。

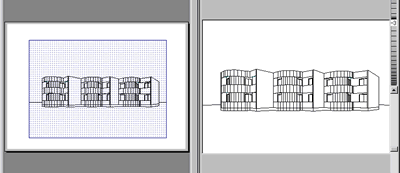

3次元データが線プリミティブに分解されます。
- 2次元作図編集機能で編集します。
領域内に着色を行う場合には、ステータスバーで塗りつぶしの線種を選択し、「作図／トレース／領域」コマンドを使用すると簡単です。
