画像ファイルの挿入と編集

画像ファイルの挿入と編集方法についてご紹介します。



画像ファイルを挿入し、拡大縮小・回転などを行う

スキャナで読み取ったデータやデジタルカメラで撮影した画像をドローイング内に挿入し、それらを編集してみます。

まず、図面ファイルとレイヤを用意しましょう。



  1. 「ファイル／新規作成」コマンドを実行し、新しい図面ファイルを作成します。
  2. ミニウィンドウエディタ上でマウスの右ボタンをクリックし、表示されたメニューから「新規」コマンドを実行します。
    「レイヤ名」ダイアログボックスで新しいレイヤを作成します。
  3. 必要に応じて「オブジェクト／新規作成」コマンドでオブジェクトを作成します。
    用意したレイヤに、画像ファイルを挿入します。
    1. 解像度をDPIで指定するために、ステータスバーの「単位」ボックスから「Inches」を選択します。
    2. 「作図／ラスター」コマンドを実行し、挿入する画像ファイルを選択して開きます。
    3. プロンプトバーに画像解像度をdpi値で入力します。
    4. 図面内の適当な位置をクリックして、配置します。
    5. 後の作業のために、ステータスバーの「単位」ボックスを元々指定していた単位に戻しておきます。

挿入した画像は、以下のコマンドを使って編集することができます。



拡大・縮小・回転

  1. 「編集／プリミティブ選択」コマンドを実行し、挿入した画像を選択します。
  2. 「修正／移動」コマンドを実行し、移動の始点を指示します。
  3. 「Enter」キーを押し、「変換」ダイアログボックスで拡大率、角度を指定します。
  4. 移動先を指示します。

※任意の角度で回転したい場合は、「修正／変換／2次元の回転」コマンドを使用します。





反転コピー

  1. 「編集／プリミティブ選択」コマンドを実行し、挿入した画像を選択します。
  2. 「作図／図形コピー」コマンドを実行し、コピーの始点を指示します。
  3. 「Enter」キーを押し、「変換」ダイアログボックスで角度を指定します。
    上下方向の反転は「90」、左右方向の反転は「0」と入力し、「角度に対しての反転」チェックボックスにチェックし、「OK」ボタンをクリックします。
  4. コピー先を指示します。

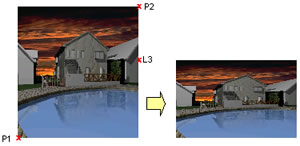

縦横比の変更

  1. 「編集／プリミティブ選択」コマンドを実行し、挿入した画像を選択します。
  2. 「修正／変換／引きのばし」コマンドを実行し、引きのばしの原点（P1）を指示します。
  3. 引きのばしの始点（P2）と終点（L3）を指示します。



紙の図面をスキャンし、同じサイズで挿入する

＜例＞A4サイズの地図を200dpiでスキャンした場合

  1. 図面ファイルとレイヤを用意します。
  2. ステータスバーを以下のように設定します。
    「縮尺」 → 「1」
    「単位」 → 「inchies」
  3. 「作図／ラスター」コマンドを実行し、画像ファイルを選択します。

  4. プロンプトバーに、スキャナで読み取った時と同じ解像度を指定します。
    （この例の場合は200と入力します。）

  5. 図面内の適当な位置をクリックして配置します。

この操作の後、スキャン元の図と縮尺を同じにし、計測コマンドで距離を計ると紙図面上で三角スケールで計測した場合とほぼ等しい値で計測することができます。
